Клапаны обратные Kvant – важный элемент промышленной трубопроводной арматуры, обеспечивающий надежность, герметичность и долгий срок службы трубопроводов.

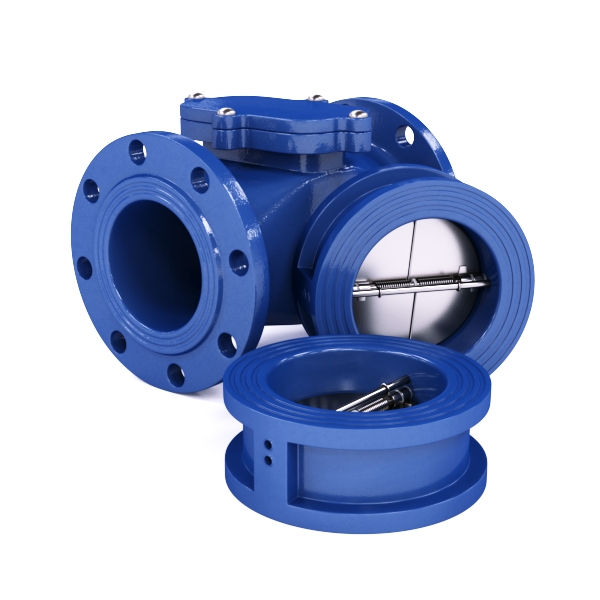

Однодисковый фланцевый или двустворчатый межфланцевый обратные клапаны Kvant предназначены для установки в трубопроводных системах, по которым осуществляется транспортировка жидких и газообразных сред. Изготовление запорной арматуры строго регламентировано и осуществляется в соответствии с требованиями, определенными ГОСТ 53671-2009.

Специализированная компания ТрубТехАрматура предлагает широкий выбор обратных клапанов ведущего производителя. Прямые поставки продукции обеспечивают выгодную цену.

Клапаны обратные Kvant - стандартизация

Для обеспечения высоких эксплуатационных характеристик, прочности и надежности элементов трубопроводной арматуры, рядом нормативно-технических документов определены строгие требования к:

Конструкции и используемым при изготовлении клапанов материалам;
Комплектности поставки оборудования;
Маркировке, упаковке, хранению изделий;
Правилам приемки и проведения испытаний.

Все товары, представленные в каталоге ООО «ТрубТехАрматура» по показателям надежности, безопасности и стойкости к внешним воздействиям полностью соответствуют предъявляемым требованиям отраслевых стандартов:

Комплексная антикоррозийная защита, ОТ	ГОСТ	9.401-78
Общие ТБ – арматура трубопроводная		12.2.063-2012
Ряды давлений (арматура и детали)		356-80
Нормирование герметичности		9544-2015
Маркировка		14192-96
Основные параметры затворов обратных		22445-88
-/- клапанов обратных		27477-87

Клапаны обратные Kvant - классификация

Все обратные клапаны, в том числе, производства Kvant классифицируются по следующим признакам:

Клапаны обратные Kvant - сфера применения

Двустворчатый тип изделий используется:

Насосные системы водоснабжения;
Установки воздушного кондиционирования.

Клапаны обратные Kvant - характеристики

Основные параметры:

Dn в пределах от 50 до 1200, Pn16;
В зависимости от выбора материалов для изготовления повышается уровень максимальной защиты от воздействия высоких температур;
Способ монтажа – межфланцевый;
Установка в системе – горизонтальная или вертикальная (для восходящих) и только вертикальная – для нисходящих потоков.

Dn, мм	Наружный D, см	Внутренний D1, см	Общая длина L, см	Радиус R, см	T, мм	Масса, кг
40	9,2	5,7	4,3	2,9	19	1,5
80	14,2	9,4	6,4	4,3	28	4,9
100	16,2	11,7	6,4	5,3	27	9
150	21,8	17	7,6	7,9	31	17
200	27,3	22,4	8,9	10	33	26
400	49	41	14	19,7	52	75
600	69	62	18	29,5	73	160
700	80	72	23	35	98	220
800	93	82	24	40	100	320

Наименьшие показатели давления:

Øу, мм	Р, давление, миллибар
50	42
80	38
100	30
150	25
200	18
250	18
300	16
400	13
500	10
600	9

Материалы, применяемые в конструкции изделия:

№ п/п	Элемент	Параметр
1	Корпус	Чугун; Сталь углеродистая; Нержавейка
2	Створки	Ковкий чугун, с добавлением никеля; Сталь (углеродистая или нержавеющая);
3	Вал	Нержавеющая сталь
4	Уплотнения	фторопласт
5	Фиксаторы	углеродистая сталь

Типовые размеры фланцевого однодискового изделия:

Dn, мм	Наружный D, см	Внутренний D1, см	Общая длина L, см	b	f
50	16	13	23	20	3
80	20	16	31	22	3
100	23	19	35	24	3
150	30	25	48	30	3
200	36	31	60	34	3
300	49	43	85	40	4
400	61	55	1110	48	4
500	73	66	125	52	4
600	84	77	145	56	5

После определенной доработки (по согласованию с заказчиком) ручные редукторы для затворов могут устанавливаться на затворы фланцевого типа.

Затворы Kvant поставляются в комплекте с рукояткой управления, которая должна соответствовать следующим основным параметрам:

D, диаметр	A, длина, см	B, высота, см	R, радиус, см	Масса, кг
50 … 100	26	2,6	5	0,9
200 … 250	35	3,2	7,5	1,3
250 … 300	36	3,2	7,5	2,3

Качественный сервис от ТрубТехАрматура

Своим клиентам мы предлагаем выгодные условия сотрудничества:

Профессиональная консультация при выборе товара
Сопровождение на всех этапах сделки
Расчет необходимого количества продукции
Оперативное оформление заказа
Четкое соблюдение сроков доставки
Оформление сопроводительной документации
Гарантийное обслуживание
Гибкая система оплаты

Где купить клапаны обратные Kvant

Чтобы заказать и на выгодных условиях приобрести высококачественную продукцию производства Kvant – свяжитесь с менеджером нашей компании «ТрубТехАрматура»! Гарантируем своим клиентам оперативную отгрузку, доставку по России и СНГ, квалифицированную помощь менеджера.
