Эксплуатация трубопроводных систем тепловодоснабжения связана с вибрационными и термомеханическими нагрузками. Это приводит к быстрому износу и риску аварийных ситуаций на сетях. Для снижения влияния нагрузок, при монтаже применяют специальные компенсирующие гибкие вставки. В компании ТрубТехАрматура можно выгодно купить сертифицированные фланцевые ZKB компенсаторы Danfoss по невысокой цене.

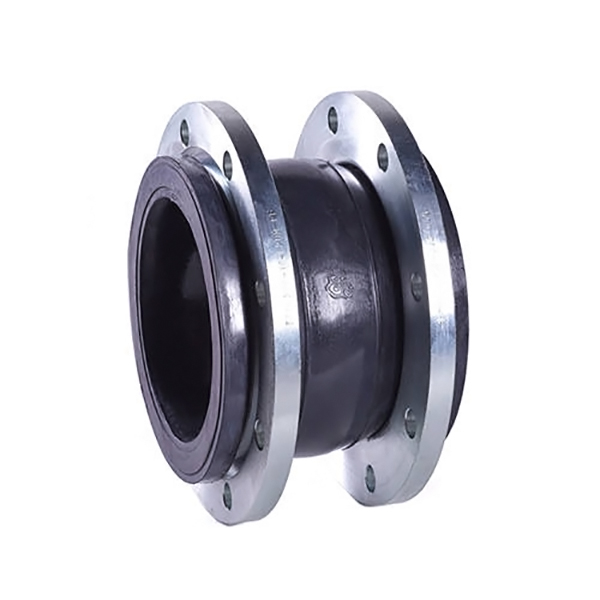

Компенсатор представляет собой деталь, состоящую из цилиндрической части из армированного резинового материала, с присоединительными стальными фланцами с обоих концов. По окружности фланца расположены, в зависимости от размера диаметра, зажимные отверстия – в количестве от 4 до 20. На фланце предусмотрены, ушки для установки стержней с функцией предохранения от превышения допустимых деформаций.

Условия эксплуатации

В нашем каталоге представлены качественные компенсаторы Danfoss ZKB, предназначенные для установки на трубопроводы с рабочим давлением от 8 до 16 бар. Изделия длительно работают в диапазоне температур от – 20 до + 95°С. Температура рабочей среды до 90 °С.

Компенсирующие вставки одинаково эффективно действуют в горизонтально и вертикально, расположенных трубопроводах. Для резиновой части установлены нормативы допустимой деформации, в зависимости от размера условного прохода:

на сжатие длины: от 8 до 25 мм;
на растяжение длины: от 4 до 16 мм;
на угловое смещение: не более 15°;
на линейное смещение, относительно продольной оси: от 2 до 22 мм.

Изделие разрешено к работе при условии не более одного вида деформации. При монтаже с применением компенсатора Danfoss запрещено применять усилие скручивания.

Компенсаторы Danfoss - сортамент

Размерный ряд изделий адаптирован к стандартным размерам трубопроводов.

Таблица 1. Габаритные размеры и масса 1 изделия

Условный диаметр компенсатора, (Dy), мм	Габаритный размер длины, мм	Габарит в плоскости фланца, мм	Диаметр в месте присоединения, мм	Масса, ориентировочно, кг
32	95	140	32	3
40	95	150	40	3,5
50	105	165	52	3,9
65	115	185	68	5,5
80	130	200	76	6,5
100	135	220	103	7
125	170	250	128	11
150	180	285	152	14
200	205	340	194	20,9
250	240	355	250	25
300	260	445	300	38,2
350	265	505	320	50
400	265	565	372	60
450	265	515	415	70
500	265	670	454	88,6
600	280	780	580	90

Фланцы соответствуют техническим условиям европейским стандартам EN1092-1, EN1092-2 и российскому ГОСТ 12821-80. Присоединительный размер фланца рассчитан на рабочее давление 16 бар.

Функциональность

Установка компенсатора Danfoss ZKB на разных участках трубопровода может решать одну или несколько задач по сохранению ресурса трубы. Гибкая вставка:

уменьшит воздействие вибрации от вентиляционных установок и насосного оборудования;
компенсирует температурное расширение труб;
станет препятствием для блуждающих токов, при их проявлении в местах прокладки трубопровода.

Правильный монтаж компенсирующей детали в систему трубопровода: установка опор и сдерживающих деформации стержней, не нарушит целостность гибкой вставки. Гарантией долгой службы является покупка изделий у надежного поставщика.

Компания ТрубТехAрматура предлагает купить компенсаторы Danfoss по экономически выгодной цене. Преимуществом нашей продукции является: надежный производитель и соответствие европейским стандартам. Высокое качество подтверждено наличием сертификатов. Компания доставит компенсаторы в указанное в заявке место.
