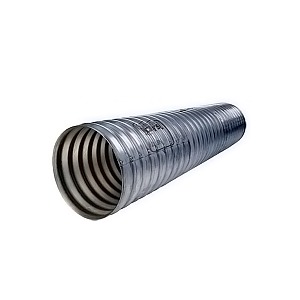

Водопропускные гофрированные металлические трубы ЛМГ МГК
Водопропускные гофрированные металлические трубы ЛМГ МГК в Архангельске по выгодной цене!
Отправить запрос на расчет стоимостиКупить водопропускные гофрированные металлические трубы ЛМГ МГК по цене производителя с доставкой в Архангельске
НПП ТрубТехАрматура предлагает купить водопропускные гофрированные металлические трубы ЛМГ по ценам производителя с доставкой по России. Чтобы сделать заказ или уточнить актуальные цены, условия оплаты и доставки, обратитесь к нашему менеджеру.
Виды и характеристики труб ЛМГ
Водопропускная труба ЛМГ — это замкнутое или незамкнутое сооружение из стального гофрированного листа, предназначенное для пропуска под насыпями автомобильных и железных дорог постоянных или периодически действующих водотоков. Изготовление труб осуществляется в соответствии с ГОСТ 32871, СП 35.13330, СТО 05206539-001-2016 и ТУ 5264-002-05765820-2014.
Водопропускная труба ЛМГ рассчитана на эксплуатацию в районах как с нормальными, так и с суровыми климатическими условиями, включая районы с опасными природными явлениями (сели, лавины, оползни) и сейсмической активностью до 9 баллов включительно.
Комплектация водопропускных труб ЛМГ
Сборка листов в единую конструкцию осуществляется при помощи специального крепежа и болтовых соединений.
Таблица. Элементы конструкции водопропускной трубы.
| Стальной гофрир.лист ЛМГ | Элем.крепления ЭК | Метизные изделия |
| ГЛ34 (р-р волны 152,4х34,0 мм) | ЭК50 | Крепежн.болты длиной 32-40 мм с гайками и шайбами М16 |
| ГЛ50 (р-р волны 152,4x50,8 мм) | Крепежн.болты длиной 40-100 мм с гайками и шайбами М20 | |
| ГЛ55 (200,0х55,0 мм) | ЭК55 | |
| ГЛ140 (381,0х140,0 мм) | ЭК140 | |
| ЛМГ (150,0х50,0 мм) | ЭК50 |
Форма водопропускных труб ЛМГ
По количеству отверстий водопропускные трубы ЛМГ бывают одноочковыми, двухочковыми или многоочковыми. Замкнутые конструкции имеют прямоугольную, круглую или овальную форму. Незамкнутые сооружения проектируются арочной, арочной усиленной, арочной многорадиусной или коробчатой формы.
Рис. Форма поперечн.сечения водопропускных труб незамкнутого типа.
Водопропускные трубы проектируются диаметром не менее 1,0 м, а сооружения длиной 20 метров и более — не менее 1,5 м. При соответствующем техническом обосновании трубы ЛМГ изготавливаются диаметром от 0,5 м. Водопропускные трубы, предназначенные для установки в районах с минимальной температурой воздуха до -40С, проектируются диаметром не менее 1,5 м. Стандартные диаметры трубы ЛМГ 1,0-5,0 м.
Таблица. Стандартные размеры круглых и арочных контуров.
| Параметры | Водопропускные сооружения с круглым сечением | Водопропускные сооружения арочной формы |
| Длина гофра | 68 мм, 125 мм, 130 мм, 135 мм, 140 мм, 145 мм, 150 мм, 155 мм, 160 мм, 164 мм | 200 мм |
| Глубина гофра | от 13 до 57 мм | 55 мм |
| Толщина металла | от 2,0 до 8,0 мм | от 3 до 8 мм |
Материальное исполнение гафрированных водопропускных труб ЛМГ МГК
В качестве конструкционного материала используется плоский или изогнутый по радиусу стальной листовой прокат с гофрированным профилем, изготовленный по технологии холодного штампования. В качестве исходного материала для изготовления ЛМГ используется толстолистовая сталь пятой категории по ГОСТ 14637 и ГОСТ 1577 или тонколистовая сталь пятой категории по ГОСТ 16523.
Толстолистовой и тонколистовой прокат производится из стали марок:
- Ст3пс, Ст3сп, Ст3Гпс, Ст3Гсп с химич.составом по ГОСТ 380;
- Ст10, Ст15, Ст20 с химич.составом по ГОСТ 1050;
- 09Г2, 09Г2С, 09Г2Д, 17ГС с химич.составом по ГОСТ 17066.
Для изготовления крепежных болтов и гаек используется сталь марок Ст35, Ст40 по ГОСТ 1050, а также 35Х, 38ХА, 40Х по ГОСТ 4543. Класс прочности крепежных болтов от 8,8 до 12, класс прочности гаек от 8 до 12.
Для защиты ЛМГ от почвенной и электрохимической коррозии применяются различные виды покрытий:
- цинковое толщиной от 80 мкм;
- алюминиевое покрытие толщиной от 200 мкм;
- полимерные покрытия и ЛКМ толщиной 1,0-1,5 мм.
Крепеж, поставляемый в комплекте с ЛМГ, имеет защитное покрытие ЦЗ плотностью от 30 до 80 мкм по ГОСТ 3640. Для гидроизоляции водопропускных труб ЛМГ рекомендуется применять мастики, эмали, полимерные ЛКМ.
Как оформить заявку на водопропускные гофрированные металлические трубы ЛМГ МГК по привлекательной цене
В нашей компании можно заказать водопропускные трубы из листа ЛМГ с доставкой в любой российский регион. По вопросам оформления заказа обращайтесь к нашему менеджеру.
Связаться с нашим специалистом можно одним из следующих способов:
- позвоните по телефону +7 (8182) 63-90-61, номер которого также указан на сайте;
- отправьте заявку электронной почтой: arhangelsk@trubtekh.ru;
- напишите сообщение в чат — мы всегда онлайн!
Менеджер НПП ТрубТехАрматура созвонится с вами в самое ближайшее время, рассчитает стоимость партии, расскажет о скидках и выгодных предложениях, подробно ответит на все интересующие вас вопросы.
