Отправить запрос на расчет стоимостиЗадвижки шиберные Yuanda - особенности

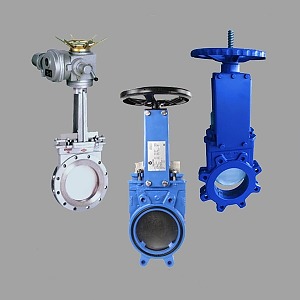

Задвижки ножевые, изготавливаемые специализированной китайской компанией Yuanda – высококачественные элементы магистральных трубопроводов. Отличительная особенность продукции бренда – особая форма запорного элемента, который выполнен в виде ножа, имеющего заостренное рабочее основание. Технические требования и стандарты, применяемые для контроля качества продукции: ТУ 3742-009-05749375-01.
ООО «ТрубТехАрматура» предлагает купить ножевые задвижки Yuanda в кратчайшие сроки и по ценам завода-изготовителя.
Данный тип продукции используется в системах трубопроводов, где выполняет функции запорного устройства, перекрывающего, при необходимости, поток рабочей среды.
Задвижки шиберные Yuanda - стандартизация
| Параметр | Наименование | Номер |
| Общие ТУ, межгосударственный стандарт | ГОСТ | 33852-2016 |
| Технические условия, национальный стандарт РФ | -/- | 55020-2012 |
| Соответствие международным НТД | ISO | 1413:2007 |
| Климатическое исполнение | ГОСТ | 15150 |
| Требования к фланцевым поверхностям | ГОСТ Р | 54432 |
Основные параметры
| № п/п | Параметр | Ед. изм. | Показатель | Примечание |
| 1 | Dу (условного прохода) | см | 5 - 200 | диапазон |
| 2 | PУ (давление) | Кгс/см² | 10 – 160 | Условный показатель |
| 3 | Перемещаемая среда (РС) | Состояние – жидкое, возможны примеси (агрессивные и неагрессивные). Сухие твердые вещества, перемещаемые самотеком | ||
| 4 | Предельно допустимая т-ра РС | °С | ≤ 300 | В зависимости от материала уплотнения |
| 5 | Класс герметичности | «А» | 9544-2015 |
Задвижки шиберные Yuanda - преимущества
Данный тип ножевых задвижек обладает рядом важных достоинств:
- Полнопроходная конструкция позволяет осуществлять свободное передвижение по различным типам коммуникаций средств очистки, а также диагностирования;
- Шибер заострен и отполирован, что предотвращает защемления и возможные повреждения седел, уплотнителей;
- Уникальная конструкция обеспечивает 100% герметичности, а форма – защиту от возможных механических повреждений седел и уплотнительных элементов;
- В процессе эксплуатации скопление внутри взвешенных частиц перемещаемых масс полностью исключено, что позволяет говорить о высокой эффективности использования;
- Компактность, сравнительно небольшой вес, что позволяет осуществить монтаж даже в условиях ограниченного пространства.
Задвижки шиберные Yuanda - технические характеристики
Основные размеры:
| Dn (см) | Pn, мм | D, см | D1, см | H, см | L, см | d/n | Крут. момент, max (Н*м) | ISO, тип | Масса, кг |
| 5 | 1,6 | 16 | 13 | 29 | 4,8 | 18/4 | 6 | F 10 | 7 |
| 8 | -/- | 20 | 16 | 35 | 5,1 | -/- | 8 | -/- | 10 |
| 10 | -/- | 22 | 18 | 39 | -/- | -/- | 11 | -/- | 13 |
| 15 | -/- | 29 | 24 | 49 | 5,7 | 23/8 | 22 | -/- | 23 |
| 20 | -/- | 34 | 30 | 66 | 6 | -/- | 31 | -/- | 30 |
| 30 | -/- | 45 | 40 | 78 | 7,6 | 23/12 | 68 | F 14 | 63 |
| 40 | 0,6 | 56 | 52 | 97 | 8,9 | 27/16 | 140 | -/- | 117 |
| 50 | 0,4 | 67 | 62 | 120 | 11,4 | 27/20 | 281 | F 16 | 237 |
| 60 | 0,4 | 78 | 72 | 141 | 11,4 | 30/20 | 389 | -/- | 326 |
| 80 | 0,2 | 102 | 95 | 194 | 12,7 | 33/24 | 761 | F 25 | 840 |
| 90 | 0,2 | 112 | 105 | 210 | -/- | 33/28 | 1053 | -/- | 960 |
| 100 | 0,2 | 123 | 116 | 230 | 15 | 26/28 | 1386 | -/- | 1065 |
Используемые при изготовлении основных деталей материалы:
| Наим-е детали | Используемый материал | T°С (для перемещаемых масс) | Сфера прим-я |
| Уплотнительные элементы | Металл, EDPM, NBR, PTFE | -100 … +300 | Вязкая среда, абразивы, вода, пар, кислоты и т.п. |
| Корпус | Чугун ВЧ-40, ст.20Л, ст.10Х18Н9Л | -25 … -100 (min) | Жидкая среда (агрессивная и неагрессивная) |
| Шибер | 10Х18Н9, 10Х17Н13М2 | -100 | -/- |
Уплотнение PTFE обеспечивает герметичность изделия по отношению к внешней среде.
В соответствии с ГОСТ 15150 предусмотрены следующие варианты исполнения в соответствии с климатическими условиями применения:
- У, работа при температуре окружающего воздуха ± 40°С;
- ХЛ, при T°С -60 … +40;
- Т (10 … +50°С);
- ТМ (± 40°С, морской климат).
По требованию заказчика могут быть применены и иные варианты климатического исполнения с учетом параметров, определенных ГОСТ 15150.
