Продукция изготавливается в России по лицензии испанской компании «Sigeval». Она на должном уровне работает в условиях широкого диапазона температур и устанавливается на больших диаметрах трубопроводов для перекачивания различных, в том числе абразивных и агрессивных сред.

Компания «ТрубТехАрматура», являющаяся в России официальным поставщиком широкого ассортимента запорной и запорно-регулирующей арматуры, реализует оптом и в розницу по доступной цене затворы дисковые поворотные Гранвэл от российского производителя АДЛ.

Описание

Межфланцевые дисково-поворотные заслонки Гранвэл включают модели диаметрами от 32 мм до 1200 мм (1400 мм допускается под заказ), имеют рабочее давление в пределах 10 либо 16 бар и управляются вручную с помощью рукоятки, с использованием механического редуктора либо электрического привода.

Маркировка дисковых затворов Гранвэл

ЗП	ВЛ	FL(W)	5	DN	MN	E	PN
1	2	3	4	5	6	7	8
Наименование	Область применения	Корпус	Диск	Номинальный диаметр	Управление	Уплотнение	Номинальное давление

Одним из наиболее важных компонентов дисковых затворов можно назвать седловое уплотнение. Именно от состава его материала зависит сфера применения и возможность качественной работы всего механизма.

2. Область применения		6. Управление
1. Наименование		5. Номинальный диаметр
ЗП	Затвор поворотный	DN	25–1600
ВС	Водоснабжение стандарт	MN	Ручка с фиксацией положения через 15°
ВЛ	Водоснабжение специальный	MR	Ручка с фиксацией произвольного положения
ТС	Теплоснабжение стандарт	MRR	Ручка с фиксацией произвольного положения. Производство АДЛ
ТЛ	Теплоснабжение специальный	MDV	Червячный редуктор
НС	Нитрил стандарт	7. Уплотнение
НЛ	Нитрил специальный	E	EPDM
СС	Специальное исполнение	EK	EPDM KP
3. Корпус		HT	EPDM HT
FL(w)	Межфланцевый (серый чугун)	N	Nitrille NBR
FLN(w)	Межфланцевый (высокопрочный чугун)	NH	Nitrille Hydrogenated
LUG(w)	Межфланцевый с резьбовым присоединением (серый чугун)	NL	Nitrile Low Temperature
FGI(w)	Фланцевый(нержавеющая сталь)	V	Viton FPM
FGA(w)	Фланцевый(углеродистая сталь)	VGF	Viton GF
LUGI(w)	Межфланцевый с резьбовыми проушинами(нержавеющая сталь)	VBIO	Viton Biodiesel
LUGA(w)	Межфланцевый с резьбовыми проушинами(углеродистая сталь)	ECH	Epichlorohydrin
LUGN(w)	Межфланцевый с резьбовым присоединением (высокопрочный чугун)	AB/P	Flucast AB/P
FG(w)	Фланцевый (серый чугун)	AB/N	Flucast AB/N
FN(w)	Фланцевый (высокопрочный чугун)	AB/E	Flucast AB/E
FA(w)	Межфланцевый (углерод. сталь)	SA	Alimentary Silicon
FI(w)	Межфланцевый (нержавеющая сталь)	SV	Steam Silicon
BBNV(w)	Фланцевый (высокопрочный чугун)	S	Silicon
4. Диск		8. Номинальное давление
3	Чугун с эпоксидным покрытием	PN	2,5/1,6/1,0 МПа
5	Нержавеющая сталь
4	Бронза
7	Чугун, футерованный этиленпропиленом

Изделия с уплотнением EPDM предназначены для эксплуатации в системах вентиляции, кондиционирования и водоснабжения. Они качественно функционируют при температурных условиях от +20°С до +110°С. Модели, оснащённые уплотнительной прокладкой EPDM НТ, выдерживают режим высокой температуры и применяются в отопительных системах и для горячего водоснабжения.

В трубопроводах, транспортирующих пищевые и индустриальные масла, топливо либо природный газ применяется уплотнитель типа Nitril. Возможность регулировать ту или иную рабочую среду в магистралях специализированного предназначения имеют также герметизирующие седловые вкладыши, изготавливаемые в малых объёмах, как например: Flucast AB/P, Viton и Silicon.

Преимущественные свойства продукции

небольшой размер;
лёгкий вес;
несложный монтаж и обслуживание;
герметичное приостановление движения транспортируемой среды;
контактируют с переправляемыми по трубопроводам веществами лишь поворотный диск и седловое уплотнение;
высокий коэффициент пропускной способности запорного диска;
элементарно несложная замена седлового уплотнения;
доступная цена.

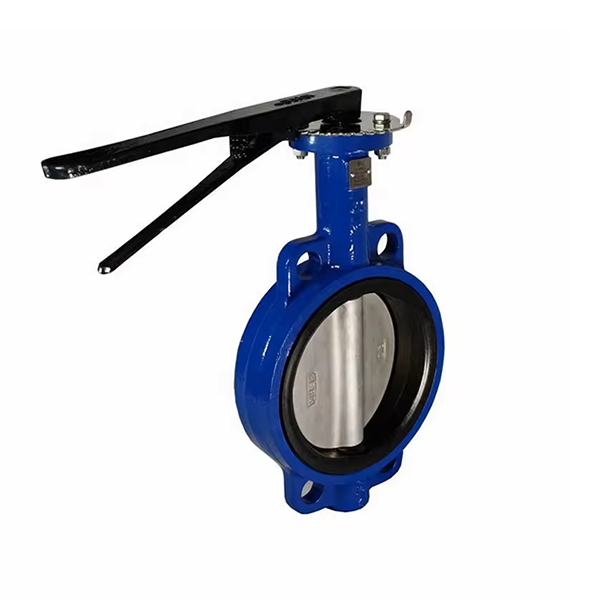

Дисковые затворы Гранвэл

Конструктивные размеры затвора ГРАНВЭЛ межфланцевого с ручкой

Ду	Вес	Ручка	Параметры в мм
в мм	в кг	тип	A	B	C	D	E	F	G	H	J	K	L	M
32	2.1	MN	103	60	33	70	52	11	90	215	100	85	220	24
40	2.4		132	63	33	76				247	110	94
50	3.5		140	80	43	108				272	125	120.7
65	3.9		154	91	46	123				297	145	139.7
80	4.3	MN	160	100	46	137	63			323	160	152.4	260	24
100	5.3		180	113	52	165	63		90	358	191	180	260
125	6.7		197	129	56	191	78	14		404	216	210	310
150	8.0		210	145	56	218	78	14		433	241	240
200	11.3	MR	240	175	60	262	118			533	299	295

Особенности производства

Все детали, предназначенные для сборки затворов, выпускаются в Европе и проверяются европейскими изготовителями. После поступления на завод, также в процессе сборки и упаковки, изделия проходят обязательный технический контроль, производимый квалифицированным персоналом ООО АДЛ, прошедшим стажировку в Испании.

Купить затворы Гранвэл от компании «ТрубТехАрматура» ‒ это значит:

Выгодно вложить деньги, сэкономив на частом ремонте трубопроводной магистрали.
Приобрести надёжного поставщика и партнёра.

В онлайн-каталоге на странице товара вы найдёте высококачественный ассортимент трубопроводной запорной арматуры с различными характеристиками, типоразмерами и предназначением. Широкий номенклатурный ряд затворов Гранвэл обеспечит потребности любого заказчика, позволив ему выбрать продукцию под любой предполагаемый проект.
